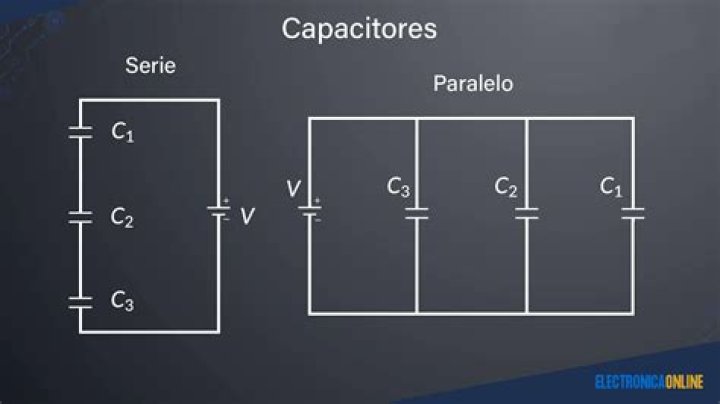

 En la conexión de capacitores en serie, la carga es la misma en cada capacitor y la suma de los voltajes es el voltaje total del sistema. … El voltaje en cada capacitor permanece constante y es igual al voltaje al voltaje total aplicado.

¿Cómo se comporta el voltaje en capacitores en serie?

Nota: Cuando los capacitores se configuran en serie y tienen diferentes valores de capacitancia, el capacitor de mayor valor se cargará a un voltaje más bajo y el capacitor de menor valor a un voltaje más alto.

¿Qué pasa con el voltaje en condensadores en paralelo?

El voltaje (VC) conectado a todos los condensadores en paralelo tendra el mismo voltaje en común a la fuente de suministro. Nota: Cuando los capacitores están conectados en paralelo, el voltaje es el mismo en todos los capacitores.

¿Qué sucede el voltaje cuando se tiene dos condensadores en serie?

Todos los condensadores que están conectados en serie tienen la carga igual (Q). La corriente de carga (I C ) también es el mismo para todos los condensadores individuales que están conectados en serie como i C = i 1 = i 2 etc. Las caídas de tensión de los condensadores individuales en conexión en serie son diferentes.

¿Cómo se calcula el voltaje de un capacitor?

La fórmula que calcula la tensión del condensador en función de estos parámetros de entrada es V= 1/C∫Idt, donde V es igual a la tensión a través del condensador, C es igual a la capacitancia del condensador y I es igual a la corriente que fluye a través del condensador.

¿Cuáles son los capacitores polarizados y no polarizados?

Los no polarizados se emplean en circuitos de corriente alterna (C.A.), mientras los polarizados como son, por ejemplo, los capacitores “electrolíticos”, se emplean en circuitos energizados con corriente directa (C.D.). … Antiguos capacitores fijos, empleados durante la primera mitad y parte de la segunda del siglo XX.

¿Cómo se pueden conectar entre si los capacitores?

1. Los condensadores se unen mediante hilos superconductores.
2. Los condensadores se unen mediante cables que presentan cierta resistencia la paso de la corriente.
3. Se tiene en cuenta la autoinducción del circuito.

¿Qué efectos producen pérdida de energía cuando son conectados dos capacitores en paralelo?

Siempre se perderá la mitad de la energía independientemente de que cambiemos o no la resistencia de los cables que unen los condensadores.

¿Cómo se comportan las fuentes de alimentacion en serie?

En serie: se transforman en fuentes de tensión y se opera como se ha indicado más arriba. En paralelo: la intensidad equivalente se obtiene del mismo modo que en las fuentes ideales y la resistencia equivalente como la inversa de la suma de las inversas de las resistencia de cada fuente puesto que están en paralelo.

¿Cómo aumentar el voltaje nominal de un capacitor?

1. Una mayor área superficial de las placas.
2. Un menor espaciamiento entre las placas.
3. Una mejor permitividad del material aislante (dieléctrico).

Article first time published on

¿Qué es un capacitor en serie?

Cuando se conectan capacitores uno tras otro, se dice que están en serie. En los capacitores en serie se puede encontrar la capacitancia total al sumar los recíprocos de las capacitancias individuales y tomar el recíproco de la suma.

¿Qué es un capacitor en serie y paralelo?

Los capacitores en serie y en paralelo son formas de conexión que posibilitan trabajar con capacitadores en un circuito eléctrico. Cuando se tienen varios capacitores conectados de una u otra forma, es posible encontrar la capacidad equivalente de la combinación mediante operaciones puntuales.

¿Cómo saber cuánto de voltaje aguanta un capacitor?

Voltaje Máximo –Cada capacitor tiene un voltaje máximo que puede caer sobre él. Algunos capacitores pueden ser para 1.5V otros pueden ser para 100V. Exceder el voltaje máximo va a resultar en la destrucción del capacitor.

¿Cómo se define el voltaje y la corriente en un capacitor?

Relación corriente–voltaje. Por tanto se concluye que la intensidad del campo eléctrico en cualquier punto a una distancia r de una carga puntual de Q coulombs, será directamente proporcional a la magnitud de la carga e inversamente proporcional al cuadrado de la distancia a la carga.

¿Qué es un capacitor fórmula?

C = Capacidad (o capacitancia), en farad (F). … ( Q = C V ) , o la diferencia de potencial o tensión del capacitor ( V = Q / C ) . La capacidad de carga de un capacitor es también directamente proporcional al tamaño o área de las chapas enfrentadas; mientras mayor sea la superficie de éstas, mayor será la capacidad.

¿Cómo se calcula la carga de un capacitor en paralelo?

Carga de capacitores en paralelo La carga total es igual a suma de las cargas almacenadas en cada capacitor. De esta manera, al ser V la misma, puede verse que las cargas que almacena cada capacitor para una determinada tensión aplicada no son iguales si las capacidades son distintas.

¿Cuántos tipos de conexiones hay en los capacitores?

Conexión de capacitores en serie, paralelo y mixto.

¿Qué pasa si le pongo un capacitor a una bocina?

Brinda mayor potencia y fidelidad al equipo de sonido. Extiende la vida útil del amplificador y demás componentes del car audio. … En sistemas de audio de alta calidad, aquellos que cuentan con amplificadores, subwoofers, tweeters y crossover se nota la diferencia debido a la energía de “reserva” que aporta el capacitor.

¿Cuáles son los tipos de capacitores?

• Electrolíticos. Tienen el dieléctrico formado por papel impregnado en electrólito. …
• Electrolíticos de tántalo o de gota. …
• De poliester metalizado MKT. …
• De poliéster. …
• De poliéster tubular. …
• Cerámico «de lenteja» o «de disco». …
• Cerámico «de tubo».

¿Cómo saber si un capacitor es polarizado o no?

La polaridad correcta se indica en el envoltorio con una franja indicando el signo negativo y unas flechas indicando el terminal que debe conectarse al potencial menor (terminal negativo). También, el terminal negativo es más corto que el positivo.

¿Cómo saber si un condensador está polarizado?

1. Figura 1: La línea y el cable corto indican el cable negativo.
2. Figura 2: El bloque de color en la parte superior indica el cable negativo.
3. Figura 3: La línea con flechas apunta al cable negativo.
4. Figura 4: La banda ranurada y los signos + indican el cable positivo.

¿Qué es un capacitor y ejemplos?

El capacitor es un dispositivo eléctrico que permite almacenar energía en forma de campo eléctrico. … Un ejemplo de capacitor natural son los relámpagos; donde una de las placas es la nube y la otra placa es la tierra, mientras que el rayo es la carga liberada entre las dos placas.

¿Qué son fuentes de voltaje en serie?

*Las fuentes de voltaje conectadas en serie son equivalentes a una fuente de voltaje única. *El voltaje de las fuentes conectadas en serie equivalen a la suma algebraica de los voltajes de las fuentes en serie.

¿Qué tipo de tension entrega una fuente de alimentacion?

Las fuentes de alimentación para PCs convierten la energía de la red eléctrica (230 V en Europa, 120 V en Norteamérica) en tensiones que puede manejar el ordenador, hasta 12 V para algunos componentes. Esta conversión no es perfecta y por ello se pierde energía en el proceso.

¿Cómo se puede aumentar la capacitancia de un capacitor?

1. Las placas de un capacitor (conductores) están colocadas más cerca entre sí.
2. Las placas más grandes ofrecen más superficie.
3. El dieléctrico es el mejor aislante posible para la aplicación.

¿Qué pasa si reemplazo un capacitor por uno más grande?

Si ponemos un capacitor de mayor capacidad, lo único que tienes que fijarte es que al hacerlo el voltaje aumenta, sacando el motor de su rango de trabajo, cambiando el voltaje calculado.

¿Cómo medir un capacitor con un tester?

1. Use el multímetro digital (DMM) para asegurarse de que NO haya energía en el circuito. …
2. Inspeccione visualmente el capacitor. …
3. Gire el selector al modo Medición de capacitancia ( …
4. Para una medición correcta, se debe retirar el capacitor del circuito.

¿Cómo es el valor resultante de conectar dos resistencias idénticas en paralelo?

Dos resistores idénticos en paralelo tienen una resistencia equivalente de la mitad del valor de cualquiera de los resistores. La corriente se divide equitativamente entre los dos.

¿Qué ventajas tiene la conexión de condensadores en serie?

5.4 ¿Qué ventajas aporta la conexión de condensadores en serie? A □ Se aumenta la capacidad del conjunto de condensadores acoplados. B □ Se consigue aumentar la tensión de trabajo del conjunto de condensadores acoplados. C □ Se aumenta la tensión y la capacidad.

¿Cómo se pueden agrupar los capacitores?

Los capacitores se agrupan en circuito serie, circuito paralelo y una combinación de ambos que nos dan un circuito mixto. En el agrupamiento de capacitores en serie se cumplen las siguientes condiciones. 1. – La carga total Q es la misma para cada uno de los capacitores en el circuito.

¿Qué es voltaje de trabajo de un capacitor?

El Voltaje representa la energía por unidad de carga, de modo que el trabajo para mover un elemento de carga dq desde la placa negativa a la placa positiva es igual a V dq, donde V es el voltaje sobre el condensador. El voltaje es proporcional a la cantidad de carga que ya está en el condensador.
